D371F46-16C 襯氟對夾式蝶閥是隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟、關閉與調節。蝶閥在管路中除了起節斷和截流用外，近年來已經把密封性能作為評價的主要指標，受到市場青睞。另外，蝶閥還有體積小重量輕、結構簡單等優點，與同參數閘閥比較，平均減累重量達30~50%,蝶板旋轉90°即可實現啟、閉過程，又由于轉軸兩側蝶板受介質作用力近似相等等，轉矩相反，因此啟閉力矩較小。

1.其基本類型有兩種，法蘭式和對夾式（中線）全襯里型對夾式蝶閥，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，產品可承受“除熔融堿金屬和元素氟”外的任何介質腐蝕，其中蝶閥閥桿與蝶板（鍛）為一體，表面均勻包裹一層FEP。閥體通道內表面光滑，流體阻力小，CV值高，流通能力強，扭矩適中，采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性忖墊閥座，完全達到介質的零泄漏。

2. 由上述型號擴展而成的法蘭式和對夾式半襯里蝶閥，其內件蝶板和閥桿不襯，采用耐蝕不銹鋼材料；而閥體采用全襯工藝。這種結構稱為半襯里蝶閥。

1. 中線蝶閥為整個蝶板與蝶座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節。

2. 四級加載彈性密封，絕對保證了閥門內、外的零泄漏；

A. 軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈；

B. 軸頭端面采用彈性O(shè)型圈和軸肩處鋼性墊圈、彈性橡膠墊組合；

C. 軸的徑向采用O型圈與金屬墊的組合；

D. 閥座鑲在有彈性的閥體槽內。

3. 采用可調彈性彈子定位，定位準確，結構簡單。

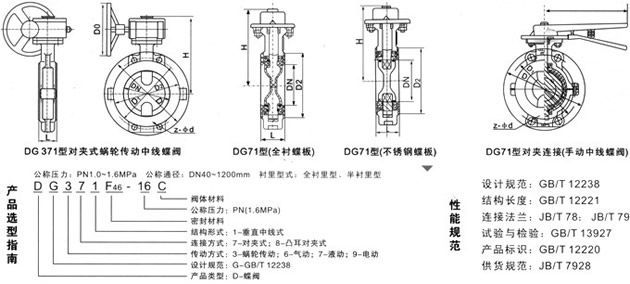

設計規范：遵循GB 12238，API609標準。

驅動方式：手動、蝸輪傳動、氣動、電動。

a. D371F46 半襯里型：閥體全襯里/蝶板全襯層/蝶板與板軸合為一體

b. D371F4 全襯里型：閥體全襯里/蝶板全襯層

c. D371F46 全襯里型：閥體全襯里/蝶板為不銹鋼(不襯)

設計與制造：GB/T 12238(中線) / API609

結構長度：GB/T12221 / API609

法蘭尺寸：HG/T20592 / ASME B16.5

壓力試驗：GB/T13927 / API598

標志：GB/T 12220

供貨：JB/T 7928
